باسداکتهای رزینی با توجه ابعاد فشرده آنها، مناسب برای انواع خطوط AC و DC میباشند. خطوط AC با گستره 24kV و جریان 12000 A و فرکانس 50 یا 60 هرتز و خطوط DC تا 33kV و جریان 18000 A .
هادی آلومینیوم و یا مس در داخل رزین، مواد کامپوزیتی و ذرات مخصوص کار گذاشته شده است. این ترکیب دارای خاصیت دی الکتریک با قدرت مکانیکی بالا و نیز بسیار مقاوم در برابر محیطهای خورنده میباشد. طراحی مدولار از عناصر پبشساخته، عملیات نصب باسداکت را بسیار سهل و آسان میسازد. طراحی خاص این نوع باسداکتها، آنها را قادر میسازد که هر قطعه بتواند بین 10 الی 20 میلیمتر را در هنگام نصب جبران نماید.
گواهینامههای صادر شده برای TKL مطابق با الزامات ایزو 9001: 2008 میباشد. کیفیت TKL با بازرسی نهایی تجهیزات الکتریکی تضمین می شود.
تمام مواد هادی (لولههای مس و آلومینیوم، میلهها و استریپها)، مواد عایقی، گیرههای نایلونی و سایر اجزای ریزتر، دقیقا بررسی می شوند.
ما همچنین هر مرحله از مسیر الکتریکی را در طول تولید کنترل می کنیم.
هر المان باسداکت TKL با تست ولتاژ بالا در آزمایشگاه سازنده تحت تست قرار میگیرد.
دارای تاییدیه آزمایشگاه KEMA هلند.
باسبارها تحت مجموعه ای از تایپ تست ها قرار گرفته که برخی از آنها به شرح زیر است:

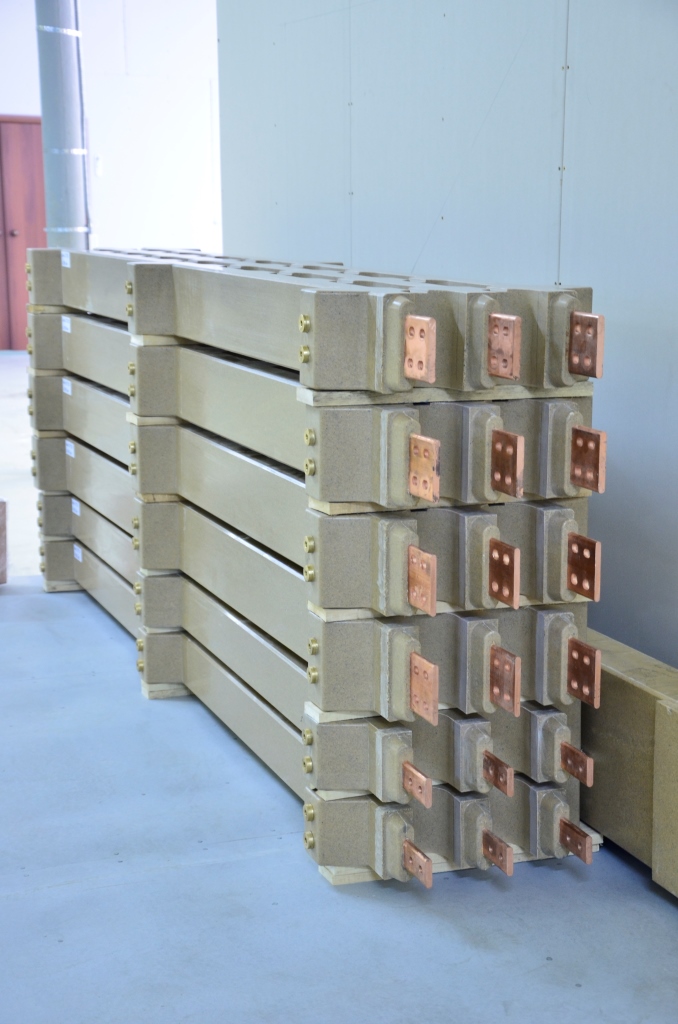

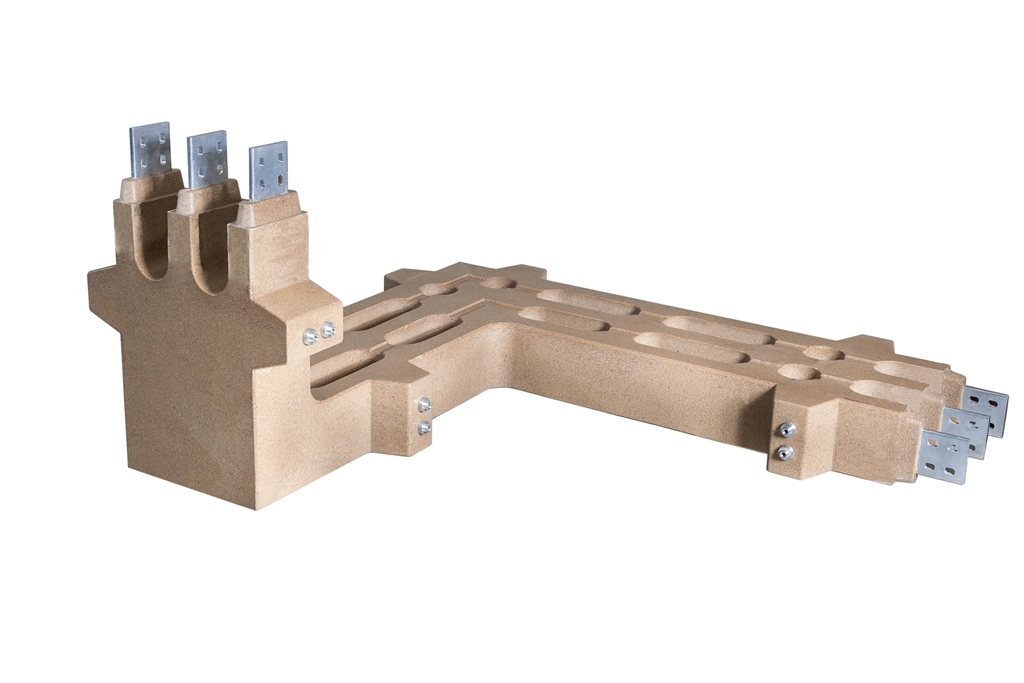

در طراحی این نوع از باسداکتها قالبهای استاندارد جهانی ریختهگری تحت نظارت پیوسته خودکار به کار برده میشود. این بدان معنی است که تقریبا تعداد نا محدودی از عناصر مختلف برای سیستمهای ولتاژ ضعیف و متوسط میتوانند تولید شوند. این نوع از باسداکتها میتوانند به صورت استاندارد یا با توجه به درخواست مشتری به صورت سفارشی تولید شوند. خطوط مستقیم در این مدل میتوانند تا طول 4 متر تولید شوند. این نوع باسبار ها در شکل های مختلف ساخته میشوند که از جمله آنها میتوان به اشکال: L شکل، T شکل، با خمش 90 درجه تا 170 درجه، سه راه، اشکال با 2 خمش و نیز سایر شکل های سفارشی بنا به درخواست مشتری اشاره کرد.
ولتاژ نامی این نوع از باسداکت تا 24kV و جریان نامی تا 12000A میباشد. خنک شوندگی بهصورت طبیعی (هوا) و باسداکتها بهوسیله یک حفاظ فلزی خود نگهدار بر روی سازه فلزی نصب میشوند. ساپورتهای مخصوص نصب و مونتاژ نیز به هنگام نصب ارائه میگردد.
|
|
AC |
DC |
|
|
ولتاژ نامی |
تا 24 کیلوولت |
تا 33 کیلو ولت |
|
|
جریان نامی |
تا 12000 آمپر |
تا 18000 آمپر |

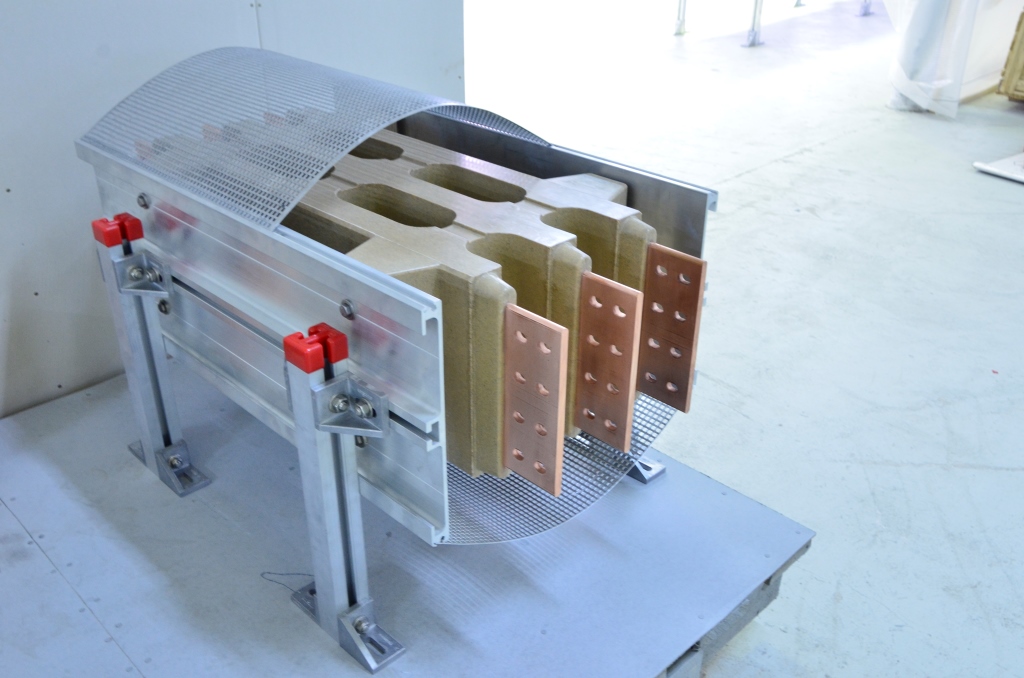

باسداکتهای ولتاژ متوسط با یک حفاظ مشبک خاص محافظت میشوند.
باسداکت TKL از مواد خود خاموششونده ساخته شده است و مقاومت بسیار بالایی در برابر آتشسوزی دارد و در همین راستا دارای گواهینامههای معتبر دنیا میباشد. محل عبور از دیوار این نوع باسداکتها به صورت ایمن در برابر آتش ساخته میشود و اوپنینگهایی که توسط آنها توزیع جریان انجام میشود با مواد غیر قابل اشتعال پر میشوند.
باسداکت TKL قابلیت نصب کف، سقف و دیواری بهصورت افقی یا عمودی را دارد.
باسداکت TKL متشکل از عناصر مختلفی است. اتصالات الکتریکی با استفاده از صفحات مسی و یا آلومینیومی با پیچ ومهرههای فولادی با مقاومت مکانیکی بالا طبق دستورالعملهای نصب وصل میشوند. بعد از نصب این قسمت، پیچ و مهرههای نصب شده در محل نصب، توسط مادهای از جنس عایق باسداکت پوشیده میشود بهصورتی که یکدستی پوشش عایقی حفظ شود.
1. پروفیل آلومینیومی (برای نصب باسداکت و صفحه محافظ)
2. هادی آلومینیوم یا مس
3. اتصالات TKLتزریق شده
4. بدنه باسبار
5. پیچ و مهرههای اتصال
6. حفرههای تعبیه شده برای خنک کننده طبیعی
با توجه به تنوع اشکال در باسداکت نوع TKL، امکان اتصال باسداکت به تجهیزات برقی به سهولت امکان پذیر است (از بالا، از کنار یا از پایین)
جعبه محافظ برای حفاظت از اتصالات درجه حفاظت IP65) ) استفاده می شود.
برای اتصال باسداکت به تجهیزات الکتریکی، اتصالات قابل انعطاف در طراحی های مختلف به کار برده میشود.
برای جبران اثرات ناشی از انبساط و انقباض دمایی، در فاصله هر 35- 40 متر (در مسیر مستقیم) وسیله فوق نصب میشود.
با توجه به طراحی سیستم باسداکت و سایر اجزا، بستهبندی در جعبههای چوبی انجام میشود.
قطعات کوچک به صورت جداگانه تحویل داده می شوند، جزئیات و اتصالات جعبه های چوبی طبق اسناد و مدارک طراحی است.
